起源の場所:
中国
ブランド名:
HONPHO
証明:
ISO9001:2015/GB/T 19001-2016
モデル番号:
TS192C-01
私達に連絡しなさい

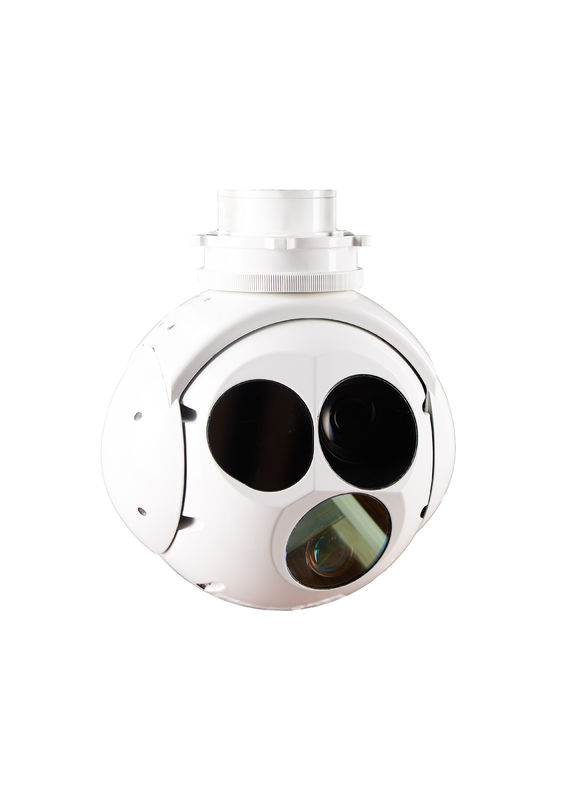

2 軸 自動 捕捉 電光 追跡 システム
TS192C-01は主に安定塔,光学負荷,情報処理回路で構成されています.また,光学負荷は主に可視光画像モジュールによって機能します.長波冷却されていない赤外線画像モジュールとレーザー照明器映像と画像の高精度を提供します.
機能
1高精度LOS安定化
2可視光と赤外線二重光画像
3地上の標的の検出と識別
4検索,追跡,ロック,ガイド,その他の操作モード
5標的を特定する能力
6レーザー照明と範囲
仕様
| EOセンサー | 波長 | 0.4μm/0.9μm |
| 決議 | 1920×1080 | |
| 焦点距離 | 4.3mm129mm (30X) | |
| FOV | 63.7°・2.3° | |
| ビデオ出力 | HD-SDI ((1080P 30Hz) | |
| 距離 | 人:検知6km;認識2km 車両:検知15km;認識8km | |
| IRセンサー | IRタイプ | LWIR (冷めない) |
| 波長 | 8°14μm | |
| 決議 | 640×512 | |
| ピクセル | 12um | |
| NETD | 50mk | |
| 焦点距離 | 35mm/F10 | |
| FOV | 12.4o×9.9o | |
| 距離 | 目標:2.3m*2.3m 車両 検知: 57承認: 1.4 |
|
| レーザー距離計 | 波長 | 1064nm |
| レーザーエネルギー | ≥25mJ | |
| 範囲距離 | 120m~5000m | |
| 範囲の精度 | ≤3m | |
| サーボシステム | 回転制限 | アジムス: nX360o連続;ピッチ: -110° ~+10o |
| 角度精度: | ≤2mrad | |
| 安定化精度 | ≤100μrad ((1σ) ((2°/Hz,1°/Hz) | |
| 最大角速度 | ≥60°/s | |
| 最大角加速: | ≥60°/S | |
| インターフェース | コミュニケーション インターフェース |
RS422*2 (TTLオプション) |
| ビデオ出力 | HD-SDI*1 | |
| 一般的な | サイズ | ≤Φ172mm×200mm |
| 体重 | ≤2.5kg | |
| 電圧 | DC24V ((20V~28V) | |
| 電力消費量 | 平均:≤50W,ピーク: ≤100W | |
| 作業温度 | -20°C〜60°C | |
| 保存温度 | / | |
| 追跡機能 | 移動速度: | 30ピクセル/フレーム |
| ターゲット画像コントラスト: | 5% | |
| ターゲット画像ピクセル (ミニ) | 4×3ピクセル | |
| 支援 | 機能喪失なしの防閉 |
機械図
冷却されていないLWIRの説明
冷めない熱画像カメラは,特に冷めない赤外線焦点平面配列の不均一性が測定誤差により大きな影響を与える場合,より低い感度と精度で動作します.異なる動作波長: 冷却式赤外線カメラは,物体間の小さな温度差を検出し,短波赤外線 (SWIR) で動作する敏感な赤外線カメラです.中波赤外線 (MWIR) と長波赤外線 (LWIR) のスペクトル帯熱コントラストが高くなるほど対象湿度が背景と大きく異なるシーンを検出することが容易になります冷却されていない赤外線カメラは,そのスペクトルを 8-14 um の長波赤外線帯 (LWIR) に集中します.
